污水处理简略流程图：

设备工艺流程：

待处理的液体被吸入蒸馏室，由液位传感器控制进液阀的开启和关闭。蒸馏室的底部由一个盘管式换热器组成，热泵回路产生高温高压制冷剂流入热交换器，液体受热沸腾，蒸汽通过除沫器上升，蒸汽与列管式换热器冷热交换，将蒸馏物与不凝气体一起提取，蒸馏物通过溢流排出，且非冷凝气体与液体一起排出，而浓缩物在循环结束后通过泵阀排出。

低温蒸发器的特征：

1.热泵压缩机的双效利用，压缩机制热用于加热和制冷用于冷却，压缩机做功同时满足蒸发冷却所需要的两种冷热能量；

2.侵入式换热器设计，提高换热效率；

3.优化蒸馏釜结构，采用化学除泡沫（二种自动添加消泡剂）和机械除泡沫（三级结构：1级平行折流板和2级Z型折流板及3级螺旋分离器）相结合的结构设计（材质：SUS304 SUS316  2205和2507双相不锈钢供选择）；

4.一体化的真空冷却结构和创新的排气设计和辅助的冷热系统，满足夏季环境温度过高造成的压缩机高压报警，冬季环境温度过低造成的馏分量下降；

5.自动化、远程化、智能化真空蒸发（PLC和人机界面搭配远程协助模块）。

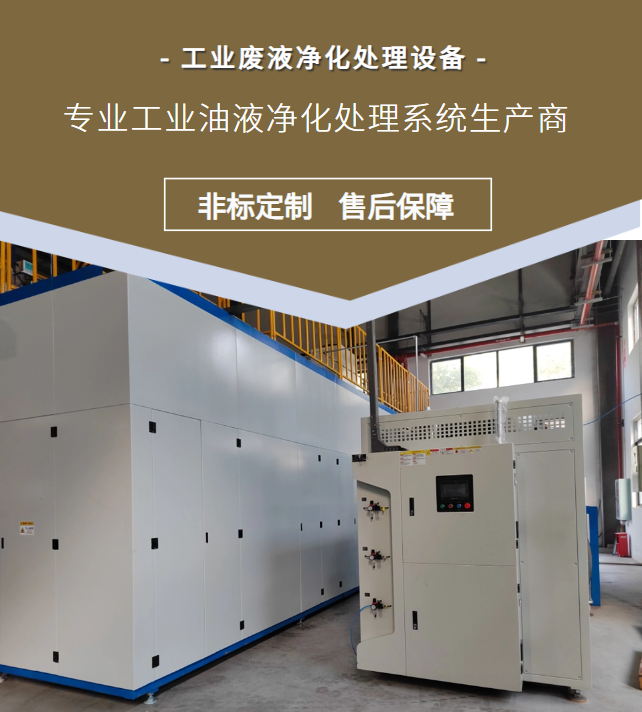

设备图：

温馨提示：客户工况不同，对应的净化方案及配套设备有差别！
